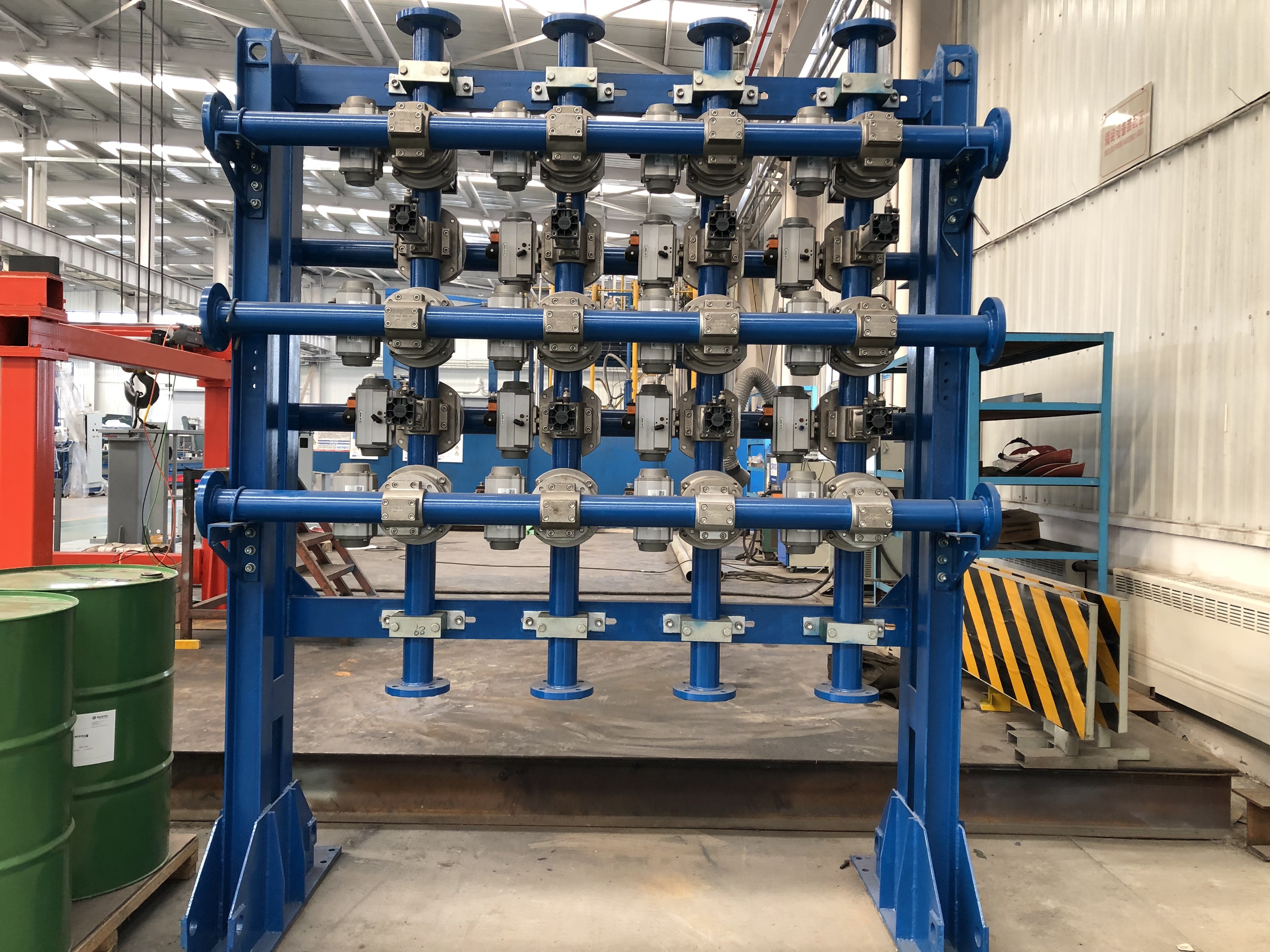

سیستم منیفولد پیگینگ خودکار دو ناحیه خط لوله متقاطع

دو منطقه متقاطع خط لوله - سیستم منیفولد VP - ثبت اختراع

بررسی اجمالی:

چندین سال است که منیفولد پیگینگ BJVP استانداردی را برای واحدهای منیفولد در نواحی پیگینگ تعیین کرده است.از دو منطقه خط لوله متقاطع تشکیل شده است.در اینجا منطقه کامل سیستم به طور دائم با محصول پر می شود و در بیشتر موارد به مخازن متصل می شود.منطقه دوم شامل خطوط piggable است که در آنها محصولات اغلب تغییر می کنند و معمولاً به ایستگاه های مخلوط کردن، فرآیند یا پر کردن متصل می شوند.این خطوط را می توان به هر خط کامل سیستم (تانک) باز کرد.در این منطقه دوم می توان از خطوط لوله با اندازه های DN 50 تا DN 100 در یک شیر استفاده کرد.منیفولد را می توان در اندازه هایی از یک اتصال کامل سیستم به یک خط لوله (یک شیر ساده T-port) تا اندازه 50 اتصال کامل سیستم تا 20 خط پیگینگ (این به معنی 1000 اتصال ممکن) ساخته شد.

عملیات می تواند به صورت دستی یا خودکار انجام شود.خطوط لوله مستقل هستند و می توانند به صورت موازی با یکدیگر کار کنند.

مولفه های:

برنامه های کاربردی:

عملکرد ایمن و کارآمد برای کاربردهای صنعتی شامل انتقال مایعات حجیم مانند:

• مواد شیمیایی و واسطه ها - موم، چسب ها، حلال ها، پلی گلیکول ها و غیره.
• غذا و نوشیدنی - روغن ها، چاشنی ها، سوپ ها، نوشیدنی ها، شکلات و غیره.
• روان کننده ها و گریس ها - روغن های پایه، مواد افزودنی، روان کننده های محصول نهایی و غیره.
• مواد شیمیایی ویژه - رزین، رنگ، لاک، جوهر، پوشش، لوازم آرایشی، محصولات مراقبت شخصی، محصولات تمیز کننده، چسب و غیره

مزایای:

• حداقل مصرف کننده حلال برای تمیز کردن خط لوله.
• شبکه های لوله ساده شده و فضا کاهش می یابد.
• سیستم بسته برای اطمینان از انتقال ایمن مایع.
• عدم وجود آلودگی متقابل در دوز محصول
• لوله را به طور خودکار تمیز کنید، بدون باقیمانده.
• مدیریت مدولاریته
